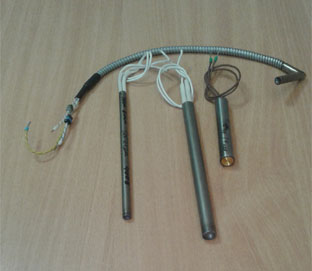

Патронный ТЭН (ТЭНП)

Name: Патронный ТЭН (ТЭНП)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Патронный ТЭН (пальчиковый, одноконцевой) — вставляется в глухое отверстие с посадкой H7. Ø 4–20 мм, длина до 1000 мм, до 50 Вт/см². С термопарой, с резьбой, Г-образный. Для пресс-форм, экструдеров, горячих каналов.

Заказать патронный ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Астраханьдоставка

Патронные тэны — это высокоэффективные нагревательные элементы, широко используемые в промышленности для обеспечения точного и равномерного нагрева. Благодаря своей надежности и универсальности, они нашли применение в самых разных отраслях, от машиностроения до пищевой промышленности.

Устройство патронных тэнов

Основой патронного тэна является нагревательный элемент, помещенный в металлический корпус. Одноконцовые тэны могут иметь различные формы и размеры, что позволяет их использовать в широком спектре приложений. Конструкция обеспечивает высокую эффективность передачи тепла и защиту нагревательного элемента от внешних воздействий.

Технические характеристики

Патронные тэны разработаны для работы в диапазоне напряжений от 12 до 600 вольт, что делает их подходящими для разнообразных применений. Варианты выводов подключения включают провода, металлический шланг, металлическую оплетку, силиконовую заделку и другие, обеспечивая гибкость монтажа и подключения.

Маркировки патронных тэнов

Маркировка на патронных тэнах содержит важную информацию о характеристиках устройства, включая напряжение, мощность и тип корпуса. Это облегчает подбор нужного нагревательного элемента для конкретных задач.

Области применения

Патронные тэны находят применение в различных секторах промышленности, включая обработку пластмасс, литейное дело, пищевую промышленность и медицинское оборудование. Их способность обеспечивать быстрый и точный нагрев делает их незаменимыми во многих производственных процессах.

Примеры использования

Примеры включают использование патронных тэнов для нагрева форм в литейном производстве, обогрева рабочих зон в машиностроении и поддержания температуры в аппаратах для производства пищевых продуктов. Эти примеры подчеркивают многосторонность и эффективность патронных тэнов в различных применениях.

ТЭН патронный с универсальными эксплуатационными характеристиками относится к промышленным нагревателям. В основном востребован для нагрева металлических деталей, пресс-форм, а также узлов станков и машин. Для фиксации в месте установки на корпусе выполняются специальные отверстия, пазы. Также ТЭН при необходимости нагревает жидкие, сыпучие среды, поэтому выпускается герметичным.

Исходя из потенциала, каждое устройство нагревает окружающую его поверхность определенного размера. Максимальный КПД достигается при плотном вхождении ТЭНа патронного типа в отверстие металлических плит, литейных форм, станков, пресса.

Имея сравнительно небольшие размеры, ТЭНП характеризуется намного большей мощностью, чем трубчатые масляные и воздушные нагреватели. Температура верхнего слоя оболочки достигает 500°С.

Расположение на объекте формируют тип подключения:

одноконцевой – с односторонним выводом;
двуконцевой;
угловой – выводы экранируются нержавеющей трубкой,
расположенной под углом 90° к греющей оболочке.

Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).

Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.

Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.

Пять типов патронных ТЭНов

Стандартный ТЭНП

Диаметр 4–20 мм, длина 30–500 мм. Нержавеющая оболочка 12Х18Н10Т. Токовыводы — шпильки M3–M6 или провода в силиконовой изоляции.

Миниатюрный (Ø4–6,5 мм)

Для мелких пресс-форм и горячих каналов с ограниченным пространством (Ø 4 / 6,5 мм). Мощность до 500 Вт. Токовыводы — тонкий силиконовый провод.

ТЭНП с термопарой K или J

Встроенная термопара расположена рядом с активной зоной внутри оболочки. Обеспечивает точный контроль температуры непосредственно у нагревательного элемента. Погрешность ≤ 2 °C.

ТЭНП с наружной резьбой

Резьба M10–M22 на конце оболочки для фиксирующей гайки. Предотвращает выпадение ТЭН при вибрации и тепловых циклах.

ТЭНП с фланцем

Опорный фланец у основания. Упрощает монтаж и фиксацию без дополнительной резьбы в изделии.

Формы патронных ТЭНов

Прямой (основная форма)

Цилиндрическая трубка, оба конца соосны. Длина 30–500 мм. Стандарт для подавляющего большинства применений.

Г-образный (редкая форма)

Изгиб на 90° в пассивной зоне. Применяется при угловом расположении отверстия относительно подводящего провода.

С резьбой M10–M22

Технически относится к прямой форме, но с нарезанной резьбой на пассивном конце трубки для крепёжной гайки.

Технические параметры ТЭНП

Диаметр4; 6,5; 8; 10; 12,5; 16; 20 мм

Мощность0,05 — 3 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Длина активной части30 — 500 мм

Рабочая температурадо 750 °C (оболочка нержавейка)

Посадочный допускH7 (скользящая посадка по ISO 286)

ОболочкаНержавейка 12Х18Н10Т (стандарт), Incoloy 840 (опция)

НаполнительПериклаз MgO

СтандартDIN 44762, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Вваренные в торцевую пробку. Подключение гайкой с плоской шайбой. Применяются при фиксированном положении нагревателя и жёстком монтаже проводки.

Силиконовый провод

Гибкий вывод в силиконовой изоляции, рабочая температура изоляции до 200 °C. Стандартная длина 300–500 мм, сечение 0,75–1,5 мм².

Провод в металлорукаве

Для условий с вибрацией, механическим истиранием или высокой температурой (>200 °C). Внешний металлический экран из нержавеющей оплётки.

Керамический бисер (провод)

Нихромовые или стальные токовыводы, нанизанные на керамические трубчатые бусины. Рабочая температура в зоне вывода до 600 °C. Применяется на высокотемпературных ТЭНах.

Вопросы и ответы

Что такое посадка H7 и зачем она нужна?

H7 — поле допуска отверстия по ISO 286. Для ТЭНП Ø12,5 мм допуск H7 составляет +0/+0,018 мм. Ответная часть (оболочка ТЭНа) выполняется по h6. Такая посадка обеспечивает тепловой зазор не более 0,01–0,05 мм — это критично для кондуктивной теплопередачи. При большем зазоре воздушная прослойка работает как теплоизолятор, ТЭН перегревается и перегорает.

Чем патронный ТЭН отличается от трубчатого (стандартного)?

Трубчатый (водяной/масляный) ТЭН — двухконцевой: оба токовывода на разных концах. Патронный — одноконцевой: оба вывода на одном торце. Патронный вставляется в глухое отверстие; трубчатый проходит насквозь или крепится фланцем. Удельная мощность патронного выше, рабочая температура — до 750 °C.

Какова максимальная рабочая температура ТЭНП?

Для стандартной оболочки из нержавейки 12Х18Н10Т — до 750 °C на поверхности трубки. При использовании Incoloy 840 — до 950 °C. Токовыводы из силикона ограничивают температуру в зоне вывода до 200 °C — при более высоких температурах корпуса используйте варианты с металлорукавом или керамическим бисером.

Как правильно установить патронный ТЭН?

Отверстие должно быть выполнено с допуском H7 (разверните после сверления). Перед установкой нанесите тонкий слой теплопроводной пасты (теплопроводность ≥ 1 Вт/м·K) — это заполнит микронеровности и снизит контактное сопротивление. Фиксируйте ТЭН резьбой или прижимной планкой: при нагреве металл расширяется и посадка становится плотнее.

Зачем нужна встроенная термопара?

Внешний датчик на поверхности изделия всегда показывает температуру с задержкой и погрешностью, связанной с тепловым сопротивлением между ТЭН и датчиком. Встроенная термопара находится в 1–2 мм от спирали — реакция на изменение температуры практически мгновенная. Это важно для систем с ПИД-регулятором в горячих каналах и пресс-формах.

Можно ли использовать патронный ТЭН без металлического контакта (в воздухе)?

Нельзя в штатном режиме. Без металлического окружения удельная мощность должна быть снижена до 1–2 Вт/см² — как у обычного воздушного ТЭН. На практике это означает, что в воздухе стандартный ТЭНП с удельной мощностью 10–15 Вт/см² перегорит за несколько минут.

Заказ в Астрахань

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Астрахань — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
