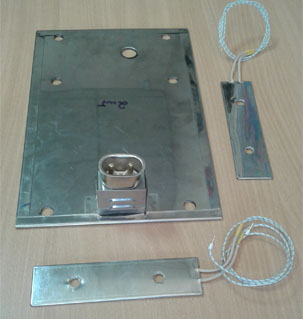

Плоский нагреватель (ПН)

Name: Плоский нагреватель (ПН)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Плоские нагреватели для контактного нагрева поверхностей: миканитовые (ПНм) до 400 °C, керамические (ПНк) до 700 °C, литые (ПНж), силиконовые гибкие. Любая форма по чертежу. Для термопрессов, пресс-форм, 3D-принтеров.

Заказать плоский нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Астраханьдоставка

Плоские нагреватели — это современные и высокоэффективные нагревательные элементы, широко применяемые в различных отраслях промышленности для обеспечения равномерного нагрева. Благодаря своей универсальности, они играют важную роль в процессах термообработки, сушки, предварительного нагрева и многих других.

Устройство плоских нагревателей

Среди разнообразия конструкций выделяются миканитовые и керамические плоские нагреватели. Они могут быть выполнены в различных формах, включая Г-образные, П-образные, квадратные, круглые с вырезом и прямоугольные, что позволяет адаптировать их под конкретные задачи и условия эксплуатации.

Технические характеристики

Плоские нагреватели разработаны для работы в широком диапазоне напряжений от 12 до 600 вольт, с акцентом на наиболее распространенные значения в 220в, 230в и 380в. Существуют различные способы подключения, такие как штуцеры, шпильки, вилки, термостойкие провода и кремниевые колодки, обеспечивающие удобство монтажа и надежность эксплуатации.

Маркировки плоских нагревателей

Маркировка на плоских нагревателях содержит ключевую информацию о характеристиках продукта, включая тип, напряжение, мощность и способ подключения. Это облегчает идентификацию и выбор подходящего нагревательного элемента для специфических применений.

Примеры применения

Плоские нагреватели находят широкое применение в промышленности, включая пищевую, полиграфическую, химическую и машиностроительную. Они используются для нагрева больших плоских поверхностей, обогрева транспортерных лент, а также в устройствах для термообработки продуктов.

Электрический плоский ТЭН для организации термического нагрева в установках отечественного и импортного производства от ТЭН-МИАСС – это ваша уверенность в бесперебойности технологического процесса.

Электронагреватель обеспечивает нагрев ровных плоскостей при их непосредственном тесном контакте с прижимной пластиной. Площадь термообработки соответствует размерам корпуса, в котором находится нагревательный элемент, керамика или миканитовые пластины (в качестве изолятора). В зависимости от условий эксплуатации корпус изготавливается из нержавеющей стали в разных геометрических размерах.

Клиентам предлагается плоский нагреватель в таких геометрических вариантах:

прямой;
Г-образный;
угловой;
П-образном.

Расположение объекта нагрева, способ подключения ТЕНа, удобство монтажа могут потребовать выполнения дополнительных вырезов, отверстий, держателя термопары.

Термообработка сложных по конфигурации объектов осуществляется при помощи пластинчатого ТЭНа – разновидности плоского устройства, но только с корпусом в виде эластичного силиконового чехла.

В качестве токоотводов применяется:

шпильки;
вилки;
колодки;
изоляционные провода.

Ждем заказов на плоские нагреватели в Астрахани по телефону или заявок на электронную почту. Даем гарантию на все изделия при правильной их эксплуатации – 12 месяцев.

Плоский нагреватель (ПН) — нагревательный элемент в виде пластины или листа, предназначенный для равномерного нагрева плоских поверхностей методом кондукции. Резистивный проводник (нихромовая лента или спираль) расположен между двумя слоями изоляционного материала — слюды, керамики или силикона.

Нагреватель прижимается к обогреваемой поверхности механическим давлением или крепёжными болтами. Качество теплового контакта напрямую определяет эффективность работы: использование теплопроводящей пасты снижает тепловое сопротивление контакта на 40–60%.

Выбор типа изоляции зависит от рабочей температуры и гибкости монтажа: слюда (ПНм) — до 400 °C, хорошая теплопроводность; керамика (ПНк) — до 700 °C; силикон — гибкий, изгибается по контуру, но не более 200 °C.

Четыре типа плоских нагревателей

ПНм — слюдяной

Нихромовая лента между двумя пластинами слюды в стальной рамке. Рабочая температура до 400 °C. Хорошая теплопроводность, жёсткая конструкция. Наиболее распространённый тип.

ПНк — керамический

Резистивный элемент залит в керамическую плитку или вмонтирован в керамоволоконное основание. Рабочая температура до 700 °C. Применяется в высокотемпературных прессах, печах, стекольной промышленности.

ПНж — жёсткий стальной

Нагревательный элемент заключён в стальной корпус. Механически прочный, устойчив к внешним нагрузкам. Применяется там, где нагреватель несёт механическую нагрузку.

Силиконовый гибкий

Нихромовая проволока в матрице силиконовой резины. Гнётся, принимает форму криволинейной поверхности. Рабочая температура до 200 °C, удельная мощность не более 1,5 Вт/см².

Формы плоских нагревателей

Прямоугольник

Стандартная форма. Размеры до 600×600 мм. Изготавливается без чертежа по заданным габаритам.

Квадрат

Частный случай прямоугольника. Применяется для нагревательных столов 3D-принтеров (200×200, 235×235, 310×310 мм).

Круг / кольцо

Для круглых прессовых плит, лабораторных нагревательных кругов, фланцевых нагревателей. По чертежу.

Г-образный / угловой

Для нагрева угловых деталей и штампов. Изготавливается как единая пластина с вырезом или как два отдельных элемента.

U-образный

Три стороны прямоугольника. Для обхвата детали с трёх сторон. По чертежу.

Нестандартный контур

Любая форма по предоставленному DXF/PDF-чертежу. Минимальный радиус скругления 10 мм.

Технические параметры плоских нагревателей

Типы исполненияСлюдяной (ПНм), керамический (ПНк), жёсткий стальной (ПНж), гибкий силиконовый

Мощность50 Вт — 5 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика), до 200 °C (силикон)

Удельная мощность0,5 — 3,5 Вт/см²

Максимальный размер600 × 600 мм (стандарт), более — под заказ

Толщина2 — 8 мм (зависит от типа)

ПрисоединениеШпильки M3–M6, силиконовый провод, клеммная колодка

Выводы и подключение

Шпильки M3–M6

Вваренные в корпус. Для клеммного подключения. Применяются в ПНм и ПНж.

Силиконовый провод

Сечение 0,75–2,5 мм², длина 200–500 мм. Для ПНм и ПНк при температуре в зоне вывода до 200 °C.

Металлорукав

Нержавеющая оплётка поверх силиконового провода. Для температур в зоне вывода 200–450 °C.

2-контактный / 3-контактный разъём

Для гибких силиконовых нагревателей. Быстрое подключение/отключение. Рабочая температура разъёма до 150 °C.

Клеммная колодка

Керамическая или металлическая. Устанавливается на нагреватель или рядом с ним. Удобна при плановой замене нагревателей.

Вопросы и ответы

Какой тип плоского нагревателя выбрать — слюдяной или керамический?

Если рабочая температура не превышает 350 °C — ПНм (слюдяной): дешевле, теплопроводность выше. При температурах 400–700 °C — только ПНк (керамический). Силиконовый гибкий — если поверхность криволинейная или требуется гибкость монтажа, но температура не выше 200 °C.

Каков максимальный стандартный размер?

В стандартном производстве — до 600×600 мм для слюдяных нагревателей. Для размеров свыше 600 мм нагреватель собирают из нескольких секций, подключаемых параллельно. Максимальный размер силиконового нагревателя — 1200×600 мм. Нестандартные размеры — по чертежу.

Какая удельная мощность для плоских нагревателей?

Для ПНм и ПНк в стальном прижиме — 2–3,5 Вт/см². Для силиконового на металлической поверхности — 1–1,5 Вт/см². Для нагрева стекла — не более 0,5 Вт/см² (стекло плохо проводит тепло, при превышении трескается от термических напряжений).

Подходит ли плоский нагреватель для нагревательного стола 3D-принтера?

Да. Стандарт — силиконовый нагреватель 24 В или 220 В под алюминиевую плиту стола. Для Ender 3 — 235×235 мм / 220 В / 400 Вт, для Prusa MK3 — 210×210 мм / 24 В / 200 Вт. Важно: нагреватель приклеивается к плите через термостойкий силиконовый клей — без воздушного зазора.

Почему плоский нагреватель греет неравномерно?

Три основные причины: 1) плохой тепловой контакт из-за коробления плиты (исправляется шлифовкой или применением теплопроводной пасты); 2) трещина в нагревательном элементе — ток обходит повреждённый участок по другой трассе; 3) конструктивно неравномерная раскладка нихромовой ленты (проверьте рисунок спирали по тепловизору).

Нужна ли теплопроводная паста при монтаже?

Рекомендуется. Паста заполняет микронеровности поверхностей и снижает контактное тепловое сопротивление в среднем на 40–60%. Использовать пасту с теплопроводностью ≥ 1 Вт/м·K. Для высокотемпературных применений (>200 °C) — специальные пасты на силиконовой или оксидной основе.

Заказ в Астрахань

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Астрахань — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
