Блочные ТЭНы на резьбовом или фланцевом креплении: 1–12 элементов, мощность до 100 кВт. СЭВ для воды, СЭМ для масла. Под электрокотёл, бойлер, бак. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Астраханьдоставка

Блоки трубчатых электронагревателей (ТЭНБ) представляют собой ключевой элемент в системах отопления и теплоснабжения различных производственных и бытовых установок. Их применение способствует повышению эффективности и экономичности тепловых процессов в широком спектре отраслей.

Устройство ТЭНБ

Конструкция блоков ТЭН включает в себя один или несколько трубчатых элементов, собранных в единую конструкцию с использованием специальных фланцев или креплений. В зависимости от применения, блоки могут быть выполнены из различных материалов, включая нержавеющую сталь, медь, алюминий и другие, что обеспечивает их высокую эффективность и долговечность.

Технические характеристики

Блоки ТЭН могут разрабатываться для работы в широком диапазоне мощности от 100 Вт до 100 кВт, что позволяет их использовать в самых разнообразных условиях. Напряжение блоков может варьироваться, поддерживая стандарты от 110 до 380 вольт, что делает их универсальными в использовании. Материалы оболочки подбираются в зависимости от условий эксплуатации и могут быть адаптированы под конкретные требования.

Маркировки ТЭНБ

Маркировка на блоках ТЭН содержит информацию о мощности, напряжении, типе используемого материала и другие технические параметры. Это обеспечивает легкость в идентификации и выборе необходимого оборудования для конкретных задач.

Области применения

Блоки ТЭН широко используются в таких отраслях, как химическая промышленность, нефтегазовая отрасль, машиностроение, пищевая промышленность и многих других. Их применение позволяет обеспечить необходимый контроль температуры в процессах нагрева, термообработки, сушки и других тепловых процессах.

Примеры использования

Конкретные примеры включают использование блоков ТЭН в системах центрального отопления, водонагревателях, теплообменниках, а также в технологическом оборудовании для нагрева технологических сред. Эти примеры подчеркивают универсальность и высокую эффективность блоков ТЭН в различных приложениях.

Нужно увеличить мощность нагрева котла? Ваш нагреватель не справляется с поставленной задачей в технологической цепочке? Блочный ТЭН от компании ТЭН-МИАСС, не требуя дополнительного посадочного места, увеличит эффективность нагрева.

Этот электронагреватель сложной конструкции представляет собой несколько автономных устройств разных или одинаковых по мощностному потенциалу. Между собой нагреватели изолированы, но закреплены на общем фланце. Возможна замена вышедшего из строя электронагревателя без демонтажа блока в целом, а также использование различных схем включения. Материал для корпуса – нержавейка жаропрочная или простая углеродистая сталь. Распространенный тип крепления ТЭНБ: резьба (g1, g2) с одной стороны и шестигранник под ключ 90 мм, 65 мм – с другой. Нагреваемая среда:

воздух;
растворы кислоты слабой концентрации;
слабоконцентрированные щелочи;
вода;
жиры;
масла, пр.

ТЭНы блочного типа используются в установках:

бань, саун – для получения пара;
цистерны, емкости под давлением;
бочки, баки, бойлеры;
на стройке (разогрев битума).

Блок ТЭН при нагреве масел, воды, сред различной агрессивности, может иметь мощность (кВт):

1 кВт;
1,5 кВт;
2 кВт;
3 кВт;
4 кВт;
5 кВт;
6 кВт;
9 кВт;
12 кВт;
15 кВт;
18 кВт;
24 кВт;
50 кВт;
100 кВт;

Распространенное напряжение 220v, 230v, 380v и до 600 вольт

Купить ТЭНБ в Астрахани можно прямо сейчас, оформив онлайн заявку с приложением чертежа или эскиза. На интересующие вопросы мы готовы ответить в телефонном режиме.

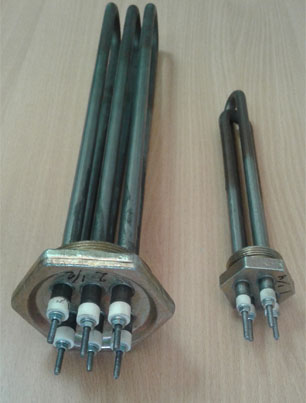

Блок-ТЭН — несколько трубчатых нагревательных элементов, смонтированных на одном несущем фланце или резьбовой головке. Позволяет получить мощность 3–36 кВт в едином конструктивном узле с одним монтажным отверстием.

СЭВ (секция электронагрева воды) — блок для нагрева воды и водных растворов. СЭМ (секция электронагрева масла) — для масел, с уменьшенной удельной мощностью (не более 2 Вт/см²). ТЭНБ — обобщённое торговое обозначение блочного нагревателя с фланцем.

Мощность блока делится между фазами: трёхфазные блоки (380 В) соединяют элементы треугольником или звездой. Однофазные блоки (220 В) обычно применяются до 6 кВт — при большей мощности ток превышает стандарты бытовой проводки.

Шесть исполнений блочных ТЭНов

СЭВ (секция для воды)

Элементы из нержавейки 12Х18Н10Т или меди. Удельная мощность до 6–8 Вт/см². Рабочая среда — вода, антифриз, растворы с pH 6–9.

СЭМ (секция для масла)

Элементы из стали или нержавейки. Удельная мощность не более 2 Вт/см² (против коксования). Рабочая среда — минеральные и синтетические масла.

ТЭНБ с термостатом

В стандартный блок-ТЭН вмонтирован биметаллический или капиллярный термостат. Отключает нагрев при достижении заданной температуры (обычно 55–85 °C).

ТЭНБ с термопарой

Термопара типа K или J встроена в фланец рядом с элементами. Используется в котлах с ПИД-регулятором и системах автоматики.

Фланцевый блок-ТЭН

Плоский фланец Ø80–200 мм с болтовым кругом. Устанавливается на ответный фланец ёмкости через паронитовую прокладку. Позволяет разместить 6–12 элементов.

Резьбовой блок-ТЭН

Монтажная головка с шестигранником SW55–SW90 и резьбой G1¼"–G2½". Вкручивается как обычная пробка. Стандарт для котлов и бойлеров ёмкостью до 500 л.

Компоновка элементов в блоке

Прямые элементы

Трубки расположены параллельно, без изгибов. Длина активной части 200–600 мм. Компактный блок, но требует достаточной глубины ёмкости.

U-образные элементы

Каждый ТЭН согнут в U-форму — оба вывода выходят на фланец. Наиболее распространённая компоновка для котловых блоков.

1–3 элемента

Мощность 1,5–9 кВт. Резьбовое присоединение G1¼" или G1½". Для бытовых и малых коммерческих котлов.

6–9 элементов

Мощность 9–18 кВт. Как правило, трёхфазное подключение 380 В, звезда или треугольник. Фланцевое присоединение Ø100–150 мм.

12 элементов

Мощность 18–36 кВт. Промышленные котлы и технологические ёмкости. Фланец Ø150–200 мм, болтовой круг 8–12 отверстий.

Технические параметры ТЭНБ

Количество элементов в блоке1, 2, 3, 6, 9, 12

Суммарная мощность1,5 — 36 кВт

Напряжение220 В (1ф), 380 В (3ф)

Рабочая температуравода до 120 °C, масло до 200 °C

ФланецШестигранник SW55 — SW90, резьба G1¼"–G2½", фланец Ø80–200 мм

Материал колбы/трубокНержавейка 12Х18Н10Т, сталь, медь

ЗащитаВстроенный термостат, термопредохранитель (опция)

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.

Заказ в Астрахань

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Астрахань — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
